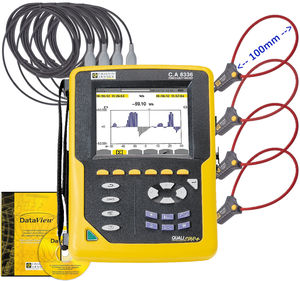

Chauvin-Arnoux CA8336 Kit

• Toutes les mesures utiles en un seul boitier
• Une simplicité d'emploi éprouvée et reconnue
• Enregistreur d'une durée gargantuesque
• Alarmes sur des événements jusqu'à la demi période
• Captures de transitoires de quelques µs
• Mode démarrage de charge avec forme d'onde

Tous les paramètres en simultanée

Destiné aux services de contrôle et de maintenance des bâtiments industriels ou administratifs, le Qualistar+ C.A 8336 permet d’obtenir une image instantanée des principales caractéristiques de la qualité du réseau électrique. Ses fonctionnalités font de cet analyseur l’instrument idéal pour réaliser la maintenance, quelle soit préventive ou corrective. Il permet aussi de réaliser le bilan énergétique complet d’une installation.
Pour le dimensionnement d’une installation électrique ou pour diagnostiquer les défauts de commutation, le C.A 8336 dispose des fonctions Inrush et TrueInrush. Maniable et très compact, cet appareil propose également de nombreuses valeurs calculées et plusieurs fonctions de traitement. Le C.A 8336 dispose de 5 voies de mesure en tension et 4 voies de mesure en courant. Le C.A 8336 capture et enregistre simultanément tous les paramètres, transitoires, alarmes et forme d’onde.

Lors de leur connexion, les capteurs de courant sont automatiquement reconnus par le C.A 8336. Il offre la possibilité de mixer différents capteurs de courant, et la configuration des ratios permet d’obtenir une lecture directe des mesures Son ergonomie est adaptée au terrain :

• Accès directs aux fonctions principales (configuration….)
• Accès directs aux mesures (harmoniques, flicker…)
• Des entrées Tension/Courant, munies de bagues de repérage couleur
• Grand écran TFT couleur pour une excellente lisibilité
• Autonomie batterie 10-15h

Les multiples fonctionnalités du Qualistar+ C.A 8336 le rendent polyvalent. Il est adapté aux applications jusqu’à 1 000 V en CAT III, et 600 V en CAT IV.

Logiciels

L’exploitation des mesures réalisées avec les Qualistar s’effectue à partir de deux logiciels : PAT en standard d’une part et Dataview® en option. Ils permettent la configuration, le transfert, le traitement & l’analyse. Le logiciel Dataview® offre en plus la possibilité d’éditer des rapports selon les normes de qualité de tension.

• Le cordon ESSAILEC (vendu séparément) permet de réaliser des tests sans perturbation ni interruption du circuit d’alimentation sur les compteurs, les relais de protection installés dans les circuits secondaires des transformateurs d’intensité ou de tension.
• Reeling Box (vendu séparément)
  Pratique, cet enrouleur aimanté équipé du système MultifFIX permet de régler la longueur des cordons. Démontable, l’utilisateur peut installer des cordons de type banane pour les mesures de tension, ou des MiniFlex® MA194 pour les mesures de courant. Il facilite également le rangement des cordons.
• Adaptateur PA31ER (vendu séparément)
  Il permet aux Qualistar+ de s’auto-alimenter par la phase de 100 V à 1000 V, AC ou DC.
  Il se branche directement sur les entrées tension et est IP53, IEC 61010 CAT III 1000 V / CAT IV 60.
• Tous les Qualistar+ bénéficient du jeu de pions/bagues (fournis) permettant un repérage rapide d’une part et également de personnaliser les codes couleur en fonction des pays.
• Grand choix de capteurs de courant pour des mesures de courant de 5 mA à 10 kA.

• Tension TRMS AC+DC jusqu’à 1000 V
• Courant TRMS AC+DC : de 5 mA à 10 kA selon capteurs
• Fréquence
• Puissances : W, VA, var, VAD, PF, DPF, cos φ, tan φ
• Energies : Wh, varh, VAh, VADh, BTU, TEP, toe, Joule
• Harmoniques du rang 0 à 50, phase, mode expert
• Transitoires : jusqu’à 210
• Flicker (Pst et Plt)
• Inrush avec forme d’ondes sur une durée > 10 minutes
• Fonction TrueInrush
• Enregistrement d’une sélection de paramètres sur un échantillonnage maximum de 2 semaines à plusieurs années
• Alarmes : 10 000 de 40 types différents
• Détection Peak
• Représentation vectorielle
• Disponible dans plus de 27 langues
• IP53 / IK08
• Communication USB
• IEC 61000-4-30
• Dimensions / Masse : 240 x 180 x 55 mm / 1,9 kg
