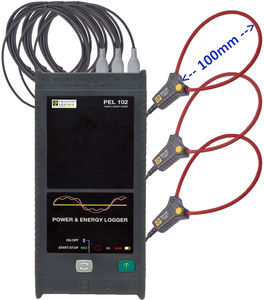

Chauvin-Arnoux PEL102 Kit

Enregistreur de puissance et d'énergie, 3 phases, sans afficheur - AVEC 3 PINCES DE COURANT MA194-350

Chauvin-Arnoux
Reference : CARPEL102-Kit
Serie : PEL100
Brand : Chauvin-Arnoux
Kit avec 3 pinces de courant MiniFlex MA194-350 (100mA à 10kA AC, enserrage max. 100mm, longueur du flexible 350mm).
==============

Ergonomiques, adaptés à tous types d'armoires, les enregistreurs PEL assurent toutes les mesures de puissance et d'énergie en simultanée.

Installations monophasées et triphasées.
Mise en place sans interruption de l'alimentation secteur.
Analyse d'harmoniques.
Communication BlueTooth, Ethernet, USB.
Reconnaissance automatique des capteurs connectés.
Enregistrement sur carte SD.
Communication temps réel avec un PC et analyse via le logiciel PEL Transfer.

Configuration standard sans pinces de courant (choix de pinces de courant en option).
VAT incl VAT excl
Degressive prices
Quantity
Expédié sous 2 semaines
Check Availabilty (by quantity)
  • Quantity greater than 1 : Expédié sous 2 semaines
Quick quote for this product
Quick quote for this product
Details

PEL102 POWER-ENERGY LOGGER

Points forts
  • Installations monophasées, diphasées et triphasées avec ou sans neutre, et autres configurations complexes.
  • Mise en place sans interruption de l’alimentation secteur
  • Communication BlueTooth, Ethernet, USB
  • Reconnaissance automatique des capteurs connectés
  • Enregistrement sur carte SD et SD-HC
  • Communication temps réel avec un PC et analyse via le logiciel PEL Transfer



Description

Ergonomiques, aimantés, adaptés à tous types d’armoires, les enregistreurs PEL102 assurent toutes les mesures de puissance et d’énergie en simultanée.



Caractéristiques complémentaires :

  • Tension jusqu'à 1000V
  • Courant jusqu'à 10000A
  • Ratio tension / Ratio de courant jusqu’à 650000 V / jusqu’à 25000 A
  • Puissances de 10 à 10 GW/Gvar/GVA
  • Energie jusqu’à 4EWh / 4 EVAh / 4 Evarh
  • Phase: cos φ, tan Φ, PF
  • Harmoniques Jusqu’au rang 50
  • Mémoire Carte SD 8Go (carte SD-HC jusqu’à 32 Go)













Pour des bâtiments économes et durables.
améliorez votre efficacité énergétique




Dans le cadre d’une démarche mondiale pour la préservation de l’environnement. l’Europe s’est fixée, à l’échéance 2020, l’objectif de diminuer de 20%  la  consommation. Aujourd’hui, plus de 50% de la consommation d’énergie se retrouve dans les secteurs de l’industrie et des bâtiments. L’optimisation des consommations d’énergie est donc nécessaire afin de répondre aux exigences réglementaires.

Les enregistreurs PEL 102, PEL 103 et PEL 104 sont des enregistreurs de mesures de puissance et d’énergies pour toutes les installations électriques. Les mesures sont réalisées via des capteurs de courant et des entrées tension.

Il permet de visualiser tous les paramètres électriques et d’exploiter les fonctions de mesure. de comptage des énergies et de communication. Il met à  disposition de l’utilisateur toutes les mesures nécessaires pour mener à bien les projets d’efficacité énergétique et assurer la surveillance de la distribution électrique.
La famille des compteurs d’énergie PEL100 vous permet d’ajouter aisément des points de comptage et de mesure dans les armoires électriques pénalisées par de fortes contraintes d’intégration.
Aimantés. ils se positionnent aisément dans toutes les armoires électriques.et ne présentent aucune gêne une fois la porte de l’armoire fermée.
Product Details
41-Standard Manufacturer Warranty 3 YEARS
632-MID certification No
638-PC connexion Wired/Physical
45-PC interface USB | Ethernet | Bluetooth
624-Current inputs 3
84-Nature of the network Single-phase | Three-phase
85-Power/energy type Active power (W) | Reactive power (VAR) | Apparent power (VA) | Active energy (Wh) | Reactive energy (VARh) | Apparent energy (VAh)
87-AC/DC Max voltage (V) 1000 V AC/DC
88-AC/DC Max current (A) 10 000 A en fonction de la pince
627-Memory capacity 2GB
628-Minimum recording interval 1min
637-Supply type main supply
En Stock No
36-Additional Characteristics
  • Fonctions :
  • . Frequence, tension et courant RMS
  • . Puissances VA, W, var
  • . Energies VAh, Wh (source,charge) et varh, energie totale (4 quadrants)
  • . cos ., tan . et facteur de puissance PF)
  • . Facteur de crete
  • . Calcul du THD pour les courants et tensions
  • . Harmoniques jusqu'au rang 50 pour les courants et tensions
  • . AC ou DC
  • . Affichage sur ecran LCD
  • . Enregistrement des mesures et resultats de calcul sur la carte SD
  • . Reconnaissance automatique du type de capteurs connectes
  • . Nombreux types de reseaux : diphase, triphase avec ou sans neutre
  • . Logiciel de transfert des donnees, et communication temps reel avec un PC et l'edition de rapport
132-Package includes
  • Un PEL 102, 4 cordons de mesure (banane droit / banane droit – 3 m long – noir); 4 pinces crocodiles (noir); 1 carte SD 2 Go; 1 jeu de pions (pour extrémités des cordons et capteurs de courant); 1 câble secteur; 1 câble USB (Type A / Type B); 1 système de fixation Multifix; 1 notice de fonctionnement (sur CD); 1 sacoche de transport; 1 fiche de sécurité; 1 logiciel PC (PEL Transfer); 1 guide démarrage rapide; 1 adaptateur SD MN (selon modèle),

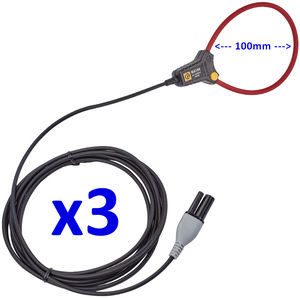

  • + 3 pinces de courant MiniFlex MA194-350 (100mA à 10kA AC, enserrage 100mm max.)
35-Dimension (HxWxD) (mm) 256x125x37 mm
13-Net Weight 950g
653-Windows compatible Yes
654-iOS compatible No
655-Android compatible Yes
