Testeur de terre GEO, avec & sans piquets, 0.001 Ohm à 299.9 kOhm, résistivité

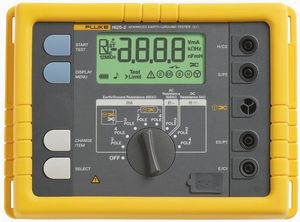

Fluke 1625-2

Testeur de terre GEO, avec & sans piquets, 0.001 Ohm à 299.9 kOhm, résistivité

Reference : FLU1625-2

Serie : 1620-2, 162x-2

Purchase Order Reference : FLUKE-1625-2

Effectue les quatre types de mesure de résistance de terre:
- Mesure de résistance de terre à 3 et 4 pôles (Piquets de terre).
- Mesure de résistance AC à 2 pôles (Piquets de terre).
- Méthode de test sélective, pas de déconnexion du conducteur de terre (1 pince).
- Méthode de test sans piquet, contrôle rapide des boucles de terre (2 pinces).
Pour le test sélectif et sans piquet, des pinces sont nécessaires (voir référence 1625Kit)
- Test de la résistivité du sol à 4 pôles.
- Mesure de résistance DC à 2 et 4 pôles
Mesure de l'impédance de terre à 55 Hz.
Commande automatique de fréquence (AFC) (94, 105, 111, 128 Hz).
Tension de mesure commutable 20/48 V.
Limites, paramètres programmables.
Continuité avec avertisseur sonore.
Gamme de mesure (3-4 pôles): 0,001 Ohm à 299,9 kOhm.
Gamme de mesure (Autres): 0,001 Ohm à 29,99 kOhm.
Résolution: 0,001 Ohm à 100 Ohm.

VAT incl VAT excl

Quantity

Expédié sous 2 semaines

Quick quote for this product

Details

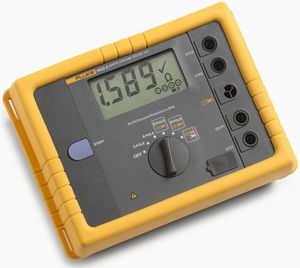

Testeurs de terre Fluke 1623-2 et 1625-2

15 % des problèmes de qualité d'alimentation peuvent être dus à une mise à la terre incorrecte.

Améliorez le bon fonctionnement et la sécurité de vos installations avec les nouveaux testeurs de terre Fluke 1623-2 et Fluke 1625-2

L’objectif « résoudre les problèmes de qualité d'alimentation en assurant une mise à la terre correcte » est-il atteignable ?

Des études démontrent que 15 % des problèmes de qua lité d'alimentation peuvent être dus à une mise à la terre incorrecte.

L’objectif de départ devient réalisable avec les nouveaux testeurs de terre Fluke 1623-2 et 1625-2.

Ces nouveaux testeurs de terre offrent une installation simple. une solution de stockage des données et une fonction de téléchargement par le biais de son port USB. De plus. les piquets de mise à la terre et les bobines de fil de haute qualité simplifient le travail sur le terrain : pour chaque test. le testeur indique les piquets ou les pinces devant être connectés et le grand sélecteur rotatif peut être facilement manipulé. même avec des gants.

Complets. ces testeurs de terres sont capables d'effectuer les quatre types de mesure de résistance de terre :

– Chute de potentiel tripolaire et quadripolaire (avec piquets)

– Test de résistivité des terrains avec mesure quadripolaire (avec piquets)

– Test sélectif (à l'aide d'une pince et de piquets)

– Test sans piquet (avec seulement deux pinces)

Des tests plus rapides. De meilleurs résultats. Les nouveaux testeurs de terre Fluke 1623-2 et 1625-2 font gagner du temps tout en améliorant le bon fonctionnement et la sécurité des installations.

Fluke 1625-2

Le testeur de terre GEO Fluke 1625-2 propose une solution de stockage des données et une fonction de téléchargement par le biais de son port USB. Leurs accessoires de haut niveau simplifient et accélèrent la phase de test.

Chute de potentiel tripolaire et quadripolaire. et test des boucles de résistance de terre
Test de résistivité des terrains avec mesure quadripolaire
Test sélectif de tige de terre avec une pince
Test de tige de terre sans piquet avec 2 pinces
Conforme à la norme IP56 pour une utilisation en extérieur
Etui de transport résistant
Stockage et transfert des données via le port USB

Ce testeur est également facile à utiliser. Pour chaque test. le testeur indique les piquets ou les pinces devant être connectés et le grand sélecteur rotatif peut être facilement manipulé. même avec des gants.

Méthode de test sans piquet

Le testeur de terre Fluke 1625-2 permet de mesurer les résistances des boucles de terre en utilisant uniquement des pinces. Avec cette méthode de test. deux pinces sont placées autour de la tige de terre. et chacune d'elles est reliée au testeur. Aucun piquet de terre n'est utilisé. Une tension connue fixe est induite par l'une des pinces et le courant est mesuré en utilisant la seconde pince. Le testeur détermine automatiquement la résistance de la tige de terre. Cette méthode fonctionne uniquement si le bâtiment ou la structure subissant le test dispose déjà d'un système relié à la terre. ce qui est généralement le cas. S'il n'existe qu'un chemin vers le sol. comme dans la plupart des utilisations résidentielles. la méthode de test sans piquet ne fournit pas de valeur acceptable et la méthode de test de chute de potentiel doit être utilisée.

Avec la méthode de test sans piquet. la tige de terre n'a pas besoin d'être déconnectée. laissant ainsi le système relié à la terre intact durant le test. Plus besoin de perdre du temps à placer et connecter des piquets à chaque tige de terre du système. ce qui garantit un gain de temps non négligeable. Vous pouvez effectuer vos tests de mise à la terre à des endroits que vous n'imaginiez pas : dans les immeubles. sur les pylônes électriques. ainsi qu'à tous les endroits sans accès à la terre.

Le testeur le plus complet

Le Fluke 1625-2 est un testeur de terre unique capable d'effectuer les quatre types de mesure de résistance de terre.

Chute de potentiel tripolaire et quadripolaire (avec piquets)
Test de résistivité des terrains avec mesure quadripolaire (avec piquets)
Test sélectif (à l'aide d'une pince et de piquets)
Test sans piquet (avec seulement deux pinces)

Caractéristiques détaillées
Général
Mémoire	Mémoire interne capable de stocker jusqu'à 1 500 enregistrements accessibles via le port USB
Fonction de mesure	Fréquence et tension parasites. résistance de mise à la terre tripolaire et quadripolaire avec / sans transformateur de courant à pince. résistance bipolaire avec tension alternative. bipolaire et quadripolaire avec tension continue
Ecran	4 chiffres (2 999 points) - Ecran à cristaux liquides à 7 segments avec amélioration de la visibilité
Fonctionnement	Touches de fonction et sélecteur rotatif central
Plage de températures
Température de fonctionnement	-10 °C à 50 °C (14 °F à 122 °F)
Température de stockage	-30 °C à 60 °C (-22 °F à 140 °F)
Coefficient de température	± 0.1 % de la mesure / °C < 18 °C > 28 °C
Type de protection	IP56 pour le boîtier. IP40 pour le volet du compartiment à piles selon la norme EN60529
Tension max.	Attention – pince prise à prise E. ES. S ou H
	U _rms = 0 V
	Prises E. ES. S ou H reliées les unes aux autres. quelle que soit la combinaison. max. U _rms = 250 V (se rapporte à une mauvaise utilisation)
Sécurité	Protection par isolation double et/ou renforcée 50 V max. à la terre conformément à la norme CEI61010-1. 300 V CAT II. degré de pollution 2
Norme de qualité	Mis au point. conçu et fabriqué selon la norme DIN ISO 9001
Influence de champ externe	Conforme à la norme DIN 43780 (8/76)
Alimentation auxiliaire	6 piles alcalines de 1.5 V (CEI LR6 ou type AA)
Autonomie	Avec des piles CEI LR6 / type AA : 3 000 mesures en moyenne (R _E+R _H ≤ 1 kΩ)
Autonomie	Avec des piles CEI LR6 / type AA : 6 000 mesures (R _E + R _H > 10 kΩ)
Dimensions (L x H x P)	250 mm x 133 mm x 187 mm (9.75 po x 5.25 po x 7.35 po)
Poids	≤ 1.1 kg (2.43 lb) sans les accessoires. 7.6 kg (16.8 lb) avec accessoires et piles inclus dans la mallette de transport
Matériau du boîtier	Polyester
Mesure de tension parasite alternative et continue (U _ST)
Mesure des limites de l'erreur : méthode	Redressement à double alternance
Plage de mesure	1 V à 50 V
Gamme d'affichage	0.0 V à 50 V
Résolution	0.1 V
Gamme de fréquence	Sinus c.c. / c.a. de 45 à 400 Hz
Précision	± (5 % de la mesure + 5 chiffres)
Séquence de mesure	Env. 4 mesures/s
Résistance interne	Env. 1.5 MΩ
Surcharge max.	U _rms = 250 V
Mesure de fréquence parasite (F)
Mesure des limites de l'erreur : méthode	Mesure de la période d'oscillation de la tension parasite
Plage de mesure	6 Hz à 400 Hz
Gamme d'affichage	16 Hz à 299.9 Hz. et à 999 Hz
Résolution	0.1 Hz à 1 Hz
Plage	1 V à 50 V
Précision	± (1 % de la mesure + 2 chiffres)
Résistance de mise à la terre (RE)
Méthode de mesure	Mesure de tension et de courant avec sonde selon la norme CEI61557-5
Tension de circuit ouvert	20 / 48 V c.a.
Courant de court-circuit	250 mA c.a.
Fréquence de mesure	94. 105. 111. 128 Hz sélectionné manuellement ou automatiquement (AFC) 55 Hz en fonction de R*
Réjection du bruit	120 dB (16 2/3. 50. 60. 400 Hz)
Surcharge max.	U _rms = 250 V

Caractéristiques techniques des mesures électriques
Erreur intrinsèque ou quantité d'influence	Conditions de référence ou gamme d'utilisation spécifiée	Code de désignation	Caractéristiques ou test conformes aux articles pertinents de CEI 1557	Type de test
Erreur intrinsèque	Conditions de référence	A	Article 5. 6.1	R
Position	Position de référence ± 90°	E1	Article 1. 4.2	R
Tension d'alimentation	Aux limites stipulées par le fabricant	E2	Article 1. 4.2. 4.3	R
Température	0 °C et 35 °C	E3	Article 1. 4.2	T
Tension parasite en série	Voir 4.2 et 4.3	E4	Article 5. 4.2. 4.3	T
Résistance des sondes et des prises de terre auxiliaires	0 à 100 x R _A mais ≤ 50 kΩ	E5	Article 5. 4.3	T
Fréquence système	99 % à 101 % de la fréquence nominale	E7	Article 5. 4.3	T
Tension système	85 % à 110 % de la tension nominale	E8	Article 5. 4.3	T
Erreur de fonctionnement	B = ±(\|A\| + 1.15 √E ²₁ E ²₂ E ²₃ E ²₄ E ²₅ E ²₆)		Article 5. 4.3	R
A = erreur intrinsèque En = variations R = test de routine T = type de test		B[%] = ± B/valeur fiduciaire x 100 %
Plage de mesure	0.020 Ω à 300 kΩ
Gamme d'affichage	0.001 Ω à 2.999 Ω
	3.00 Ω à 29.99 Ω
	30.0 Ω à 299.9 Ω
	0.300 kΩ à 2.999 kΩ
	3.00 kΩ à 29.99 kΩ
	30.0 kΩ à 299.9 kΩ
Résolution	0.001 Ω
	0.01 Ω
	0.1 Ω
	1 Ω
	10 Ω
	100 Ω
Précision	± (2 % de la mesure + 2 chiffres)
Erreur de fonctionnement	± (5 % de la mesure + 5 chiffres)
Temps de mesure	8 secondes en général avec une fréquence fixe de 30 s max. avec AFC et cycle complet de toutes les fréquences de mesure
Erreur supplémentaire liée à la résistance de la prise de terre auxiliaire et de la sonde	R _H(R _S + 2 000 Ω)/R _E x 1.25 x 10 ^-6% + 5 chiffres
Erreur de mesure de R _H et R_S	Typ 10 % de R _E + R _S + R_H
Résistance de sonde max.	≤ 1 MΩ
Résistance de prise de terre auxiliaire max.	≤ 1 MΩ
Vérification automatique si l'erreur est maintenue dans les limites requises par CEI61557-5. Si après une mesure de la résistance de mise à la terre. de la prise de terre auxiliaire et de la sonde. on suppose une erreur de mesure supérieure à 30 % en raison des conditions d'influence. le symbole d'avertissement et un message signalant que RS ou RH sont trop élevées apparaissent à l'écran.

Basculement automatique de la résolution de mesure en fonction de la résistance de la prise de terre auxiliaire R_H
RH avec U _mes = 48 V	< 300 Ω
	< 6 Ω
	< 60 Ω
	< 600 Ω
RH avec U _mes = 20 V	< 250 Ω
	< 2.5 kΩ
	< 25 kΩ
	< 250 kΩ
Résolution	1 mΩ
	10 mΩ
	100 mΩ
	1 Ω

Mesure sélective de la résistance de mise à la terre (R _E pince)
Méthode de mesure	Mesure de tension et de courant avec sonde selon EN61557-5 et mesure de courant dans la branche individuelle avec un transformateur de courant supplémentaire (demande de brevet déposée).
Tension de circuit ouvert	20 / 48 V c.a.
Courant de court-circuit	250 mA c.a.
Fréquence de mesure	94. 105. 111. 128 Hz sélectionné manuellement ou automatiquement (AFC). 55 Hz (R*)
Réjection du bruit	120 dB (162/3. 50. 60. 400 Hz)
Surcharge max.	Max. U _rms = 250 V (la mesure n'aura pas lieu)
Plage de mesure	0.020 Ω à 300 kΩ
Gamme d'affichage	0.001 Ω à 2.999 Ω
	3.00 Ω à 29.99 Ω
	30.0 Ω à 299.9 Ω
	0.300 kΩ à 2.999 kΩ
	3.00 kΩ à 29.99 kΩ
Résolution	0.001 Ω
	0.01 Ω
	0.1 Ω
	1 Ω
	10 Ω
Précision	± (7 % de la mesure + 2 chiffres)
Erreur de fonctionnement	± (10 % de la mesure + 5 chiffres)
Erreur supplémentaire due à la résistance typique de la prise de terre auxiliaire et de la sonde	R _H(R _S + 2 000 Ω)/R _ETOTAL x 1.25 x 10 ^-6% + 5 chiffres
Erreur de mesure de R _H et R_S	Typ de 10 % de R _ETOTAL + R _S + R_H
Temps de mesure	Typ. 8 s avec une fréquence fixe de 30 s. max. avec AFC et cycle complet de toutes les fréquences de mesure.
Courant minimal à mesurer dans une branche	0.5 mA	Avec transformateur (1 000:1)
	0.1 mA	Avec transformateur (200:1)
Courant d'interférence max. dans le transformateur	3:00 AM	Avec transformateur (1 000:1)
* Avec les pinces ampèremétriques / transformateurs recommandés.

Mesure de résistance (R~)
Méthode de mesure	Mesure de tension et de courant
Tension de mesure	20 V c.a.. créneaux
Courant de court-circuit	> 250 mA c.a.
Fréquence de mesure	94. 105. 111. 128 Hz sélectionné manuellement ou automatiquement (AFC)
Plage de mesure	0.020 Ω à 300 kΩ
Gamme d'affichage	0.001 Ω à 2.999 Ω
	3.00 Ω à 29.99 Ω
	30.0 Ω à 299.9 Ω
	300 Ω à 2999 Ω
	3.00 kΩ à 29.99 kΩ
	30.0 kΩ à 299.9 kΩ
Résolution	0.001 Ω
	0.01 Ω
	0.1 Ω
	1 Ω
	10 Ω
	100 Ω
Précision	± (2 % de la mesure + 2 chiffres)
Erreur de fonctionnement	± (5 % de la mesure + 5 chiffres)
Temps de mesure	En général 6 secondes
Tension parasite max.	24 V. ne démarre pas avec une mesure de tension plus élevée
Surcharge max.	U _rms max. = 250 V

Mesure de résistance (R c.c.)
Méthode de mesure	Mesure de courant- tension possible selon CEI 61557-4
Tension de mesure	20 V c.c.
Courant de court-circuit	250 mA c.c.
Formation de valeur mesurée	Avec 4 pôles. les fils de mesure sur H. S. ES peuvent être prolongés sans erreur supplémentaire. Une résistance > 1 Ω dans le fil E peut entraîner une erreur supplémentaire de 5 mΩ/Ω.
Plage de mesure	0.020 Ω à 300 kΩ
Gamme d'affichage	0.001 Ω à 2.999 Ω
	3.00 Ω à 29.99 Ω
	30.0 Ω à 299.9 Ω
	300 Ω à 2999 Ω
	3.0 kΩ à 29.99 kΩ
	30.0 kΩ à 299.9 kΩ
Résolution	0.001 Ω
	0.01 Ω
	0.1 Ω
	1 Ω
	10 Ω
	100 Ω
Précision	± (2 % de la mesure + 2 chiffres)
Erreur de fonctionnement	± (5 % de la mesure + 5 chiffres)
Séquence de mesure	Env. 2 mesures/s
Temps de mesure	En général 4 secondes. inversion de polarité incluse (bipolaire et quadripolaire)
Tension parasite maximale	≤ 3 V c.a. ou c.c.. ne démarre pas avec une mesure de tension plus élevée
Inductivité maximum	2 Henry
Surcharge maximale	U _rms = 250 V

Compensation de la résistance du cordon (R _K)
La compensation de la résistance du cordon (R _K) peut être activée dans les fonctions R _E tripolaires. R _E quadripolaires (pince). R c.a.. et R c.c. bipolaires
Formation de valeur mesurée	R _affiché = R _mesuré - R _compensé*
* Entrée du point de consigne RK = 0.000 Ω. variable de 0.000 à 29.99 Ω par le biais d'un ajustement de mesure.

Mesure sans piquet des boucles de terre (2 pinces sans piquet)
Position du sélecteur	RA quadripolaire (2 pinces sans piquet)
Résolution	0.001 Ω à 0.1 Ω
Plage de mesure	0.02 Ω à 199.9 Ω
Précision	± (7 % de la mesure + 3 chiffres)
Erreur de fonctionnement	± (10 % de la mesure + 5 chiffres)
Tension de mesure	Vm = 48 V c.a. (primaire)
Fréquence de mesure	128 Hz
Courant de bruit (IEXT)	Tension IEXT max. = 10 A (c.a.) (Ra < 20 Ω)
Courant de bruit (IEXT)	Tension IEXT max. = 2 A (c.a.) (Ra > 20 Ω)
Principe de la mesure : mesure sans piquet de la résistance des boucles fermées en utilisant deux transformateurs de courant Sélection de gamme automatique. Les informations sur les mesures sans piquet des boucles de terre ne sont valables que si les pinces ampèremétriques recommandées sont utilisées à la distance minimum spécifiée.

Product Details

41-Standard Manufacturer Warranty	2 YEARS
102-Method of Earth measurement (Type)	With rod \| Without rod
426-Measures	Undervoltage \| Outvoltage
96-Min resistance measure (Ohm)	1 mOhm
97-Max resistance measure (Ohm)	299.9 kOhm (3-4 pole); 29.99kOhm (Others)
101-Measure (Type)	Earth \| Resistivity \| Continuity
98-Measure frequency (Hz)	94, 105, 111, 128 Hz
119-Safety Level	CAT I \| CAT II
En Stock	No
120-Safety Overvoltage	CAT II 300V
88-Display	2999 Digit LCD – 7 segment liquid crystal display with special symbols and backlight

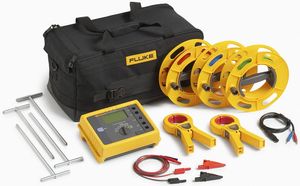

132-Package includes	2 test leads, 2 alligator clips, batteries, quick guide, user manual
35-Dimension (HxWxD) (mm)	133x187x250 mm
13-Net Weight	1.1 kg
