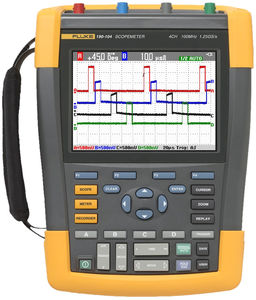

Fluke 190-104

ScopeMeter série 190 II : 190-104 et 190-204

Les premiers oscilloscopes quatre voies hautes performances conçus pour résister aux environnements industriels.
Voici les premiers oscilloscopes hautes performances portables équipés de quatre voies d'entrée isolées indépendamment. d'une protection contre la poussière et les gouttes d'eau conforme à la norme IP-51 et d'un niveau de sécurité CAT III 1 000 V / CAT IV 600 V.
Choisissez des modèles de 200 MHz ou de 100 MHz de bande passante.
Maintenant. les ingénieurs et techniciens d'entretien d'usine peuvent emporter un oscilloscope quatre voies dans le monde difficile. sale et dangereux de l'électronique industrielle.

Une nouvelle génération de ScopeMeter:

Les modèles de la série 190 II incluent les nouvelles fonctionnalités suivantes :
• 4 voies flottantes isolées indépendantes. jusqu'à 1 000 volts
• Echantillonnage haute vitesse : jusqu'à 2.5 Géch/s
• Mémoire étendue : 10 000 points par capture de tracé de forme d'onde
• Conforme aux normes 1 000 V CAT III / 600 V CAT IV pour plus de sécurité dans
les environnements haute tension
• Jusqu'à 7 heures d'autonomie sur batterie. en standard
• Port USB isolé permettant le stockage direct des données sur un périphérique mémoire USB ; communication avec le PC facilitée grâce au port pour périphérique USB
• Remplacement rapide de la batterie sur le terrain grâce à la trappe d'accès
• Compact et pesant seulement 2.2 kg
• Compatible avec les systèmes Kensington lock® pour verrouiller l'oscilloscope lorsqu'il est laissé sans surveillance


ScopeMeter série 190C et série 190 II
Tous ces modèles se caractérisent par leur robustesse. ainsi que par leur vitesse et leur facilité d'utilisation
Tous les modèles de la série 190 comprennent les éléments suivants :
• Protection contre la poussière et les gouttes d'eau conforme à la norme IP-51
• Fonction de déclenchement Connect-and-View™ permettant un déclenchement automatique intelligent sur les signaux lents. rapides. et même complexes
• Analyse du spectre de fréquences basée sur la transformation rapide de Fourier (FFT)
• Capture et restitution automatique de 100 écrans
• Grande capacité de stockage des formes d'onde (jusqu'à 10 000 points par voie d'entrée)
• 30 000 points ou plus par voie d'entrée en mode ScopeRecord™
• Enregistreur sans papier à mémoire étendue pour les mesures automatiques à long terme


En option:
Kit SCC290: Kit logiciel et mallette de transport ; avec le logiciel FlukeView ScopeMeter (version intégrale) et la mallette de transport C290

Caractéristiques techniques Bande passante Fluke 190-204: 200 MHz Fluke 190-104: 100 MHz Echantillonnage en tps réel Fluke 190-204: 2.5 Géch/s Fluke 190-104: 1.25 Géch/s Nbre de voies 4 Flottant indépendamment Jusqu'à 1000 V entre voies. référence et masse Base de temps  5 ns - 2 min/div Sensibilité d'entrée 2 mV-100 V/div Types de déclenchement Connect-and-View™. non asservi (Free Run). Monocoup. bord. temps. vidéo. largeur d'impulsion sélectionnable et externe double déclenchement sur front et évènements (nb de cycle) Capture de transitoires 8 ns Mesures d'oscilloscope Curseur: 7 Automatique: 30 Longueur maximale Mode ScopeRecord : 27.500 points par voie Mode oscilloscope : 10.000 points par voie Mémoire Écrans + Configurations : 15 Replay + Configurations : 2 Affichage LCD couleur 144 mm avec haute fréquence de mise à jour Persistance Décroissance du signal idem oscilloscopes analogiques (activable par l’utilisateur) Référence de forme d'onde Référence visuelle et test « Bon / Mauvais » automatique Caractéristiques environnementales Température de fonctionnement de 0 ºC à 40 ºC Livré avec piles de 0 ºC à 50 ºC L'exception des piles Température de stockage de -20 à +60°C Altitude de fonctionnement Jusqu'à 2000 m (6666 ft ) pour les CAT IV 600 V . CAT III 1000 V ; jusqu'à 3.000 m (10.000 ft ) pour CAT III 600 V . CAT II 1000 V Caractéristiques de sécurité Sécurité electrique 1.000V CAT III/600V CAT IV (EN61010-1) Caractéristiques générales et mécaniques Dimensions 270 x 190 x 70 mm Poids 2.2 kg Garantie 3 ans pièces et main d’œuvre (1 an sur les accessoires) Autonomie des piles Li-ion: Jusqu'à 7 heures Interface USB Détourées ports USB pour les périphériques de mémoire et la connectivité PC Modèle Informations pour la commande Prix courants Fluke 190-104/S ScopeMeter couleur (100 MHz. 4 voies). avec kit SCC290 € 3.840  Fluke 190-204/S ScopeMeter couleur (200 MHz. 4 voies). avec kit SCC290 € 5.115  Fluke 190-104 ScopeMeter couleur (100 MHz. 4 voies) € 4.125  Fluke 190-204 ScopeMeter couleur (200 MHz. 4 voies) € 4.675  Cordons de mesure. pointes de touches et pinces pour circuits électronique AS400 Jeu d'extension d'accessoires pour sondes de la série VPS410 RS400 Jeu d'accessoires de remplacement RS400 pour sondes de la série VPS410 VPS410-X Jeu de sondes de tension VPS410-x 10:1. Couleurs disponibles : VPS410-R (rouge). VPS410-B (bleue). VPS410-G (grise) et VPS410-V (verte). VPS420-R Sonde robuste pour tension de travail élevée. jeu 100:1 Sacoches. boîtiers. mallettes et étuis C290 Mallette de transport rigide pour modèles de la série 190 II Piles. chargeurs et adaptateurs BC190 BC190 Line voltage adapter / battery charger BP291 Batterie Li-ion double capacité (4 800 mAh) pour instruments Fluke 190 série II EBC290 Chargeur de batterie externe. permet de recharger la batterie BP291 lorsqu'elle est sortie de l'instrument Options HH290 Crochet de suspension SCC290 Logiciels et kit mallette de transport; comprend Logiciel FlukeView et C290 Housse Logiciel SW90W/034 Logiciel FlukeView ScopeMeter Enregistrer un produit » Manuels Téléchargez » Où acheter? »
