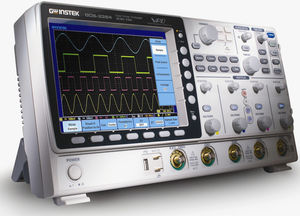

GW Instek GDS-3502
Oscilloscope numérique, 500MHz, 2 voies, 4GEch/s, 25kPts, 8 bits
Oscilloscope numérique (DSO).
Nombre de voies: 2.
Bande passante: 500 MHz.
Fréquence d'échantillonnage: 4 GEch/s max.; 2 GEch/s par voie.
Profondeur mémoire: 25 kpts.
Résolution verticale: 8 bits.
Large écran couleur 8".
Mode "split-screen": permet d'afficher toutes les voies simultanément et indépendamment.
Mode de persistence.
Nombreuses fonctions et mesures automatiques.
En option: analyse/décodage de bus séries I2c, SPI, UART, analyse de puissance.
Interfaces PC: USB, RS232 et LAN en standard, GPIB via adaptateur USB-GPIB en option.
Nombre de voies: 2.
Bande passante: 500 MHz.
Fréquence d'échantillonnage: 4 GEch/s max.; 2 GEch/s par voie.
Profondeur mémoire: 25 kpts.
Résolution verticale: 8 bits.
Large écran couleur 8".
Mode "split-screen": permet d'afficher toutes les voies simultanément et indépendamment.
Mode de persistence.
Nombreuses fonctions et mesures automatiques.
En option: analyse/décodage de bus séries I2c, SPI, UART, analyse de puissance.
Interfaces PC: USB, RS232 et LAN en standard, GPIB via adaptateur USB-GPIB en option.
VAT incl VAT excl
Quantity
Expédié sous 2 semaines
Quick quote for this product
Quick quote for this product
Product Details
| 41-Standard Manufacturer Warranty | 2 YEARS |
| 3-Number of analog channels | 2 Channels |
| 693-Powered on battery | No |
| 695-RF dedicated channel | No |
| 45-PC interface | USB | Ethernet | GPIB | RS-232 |
| 4-Bandwidth (Hz) | 500 MHz |
| 10-Min. Vertical Sensitivity (mV/div) | 2 mV/div |
| 11-Max. Vertical Sensitivity (V/div) | 5 V |
| 42-Logic channels (Nbr) | na |
| 98-Trigger (Type) | Edge | Runt | Video | Glitch | Pulse width | Duration | Alternate | Slope | Front |
| 5-Sampling rate (S/s) | 4 Gsps |
| 7-Vertical Resolution (Bits) | 8 Bits |
| 338-MSO/logic analysis (Y/N) | No |
| 696-Bus decoding | Option |
| 6-Record Length (pts) | 25 Kpts |
| 18-Signal processing (FFT) | Yes |
| 681-Acquisition rate (wfm/s) | nc |
| 26-Mathematic functions (Y/N) | Yes |
| En Stock | No |
| 120-Safety Overvoltage | CAT I 300V |
| 88-Display | 8" color LCD, SVGA, 800x600 pixels |
| 36-Additional Characteristics | Serial buses analysis available with optionGPIB available with optional adapter |
| 132-Package includes | Power cord, passive voltage probes (10:1, 500MHz, 1 per channel), user manual |
| 35-Dimension (HxWxD) (mm) | 200x400x130 mm |
| 13-Net Weight | ~4 kg |
