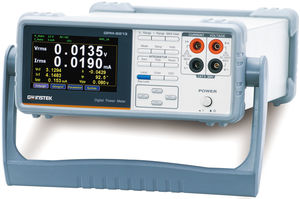

GW Instek GPM-8213
Analyseur de puissance monophasé, écran 4", RS232C, USB, LAN
Analyseur de puissance de table.
Monophasé.
Mesure/analyse la puissance des appareils monophasés.
Ecran LCD TFT 4".
2 modes d'affichage des mesures.
Paramètres mesurés: tension, courant, fréquence, puissances (active (P), apparente (VA), réactive (VAR)), facteur de crête (CF), facteur de puissance (PF), distortion harmoniques totale (THD), angle de phase (DEG).
Résolution: 1mW.
Gamme de courant min.: 5mA, résolution 0.1uA.
Fonctions d'intégration: Puissance vs temps, courant vs temps.
Conforme IEC 62301.
Bornes de mesures en face avant.
Accessoire de test avec prise secteur (ref GPM-001) en option.
Interfaces de communication: RS232C, US, LAN en standard, GPIB en option.
Monophasé.
Mesure/analyse la puissance des appareils monophasés.
Ecran LCD TFT 4".
2 modes d'affichage des mesures.
Paramètres mesurés: tension, courant, fréquence, puissances (active (P), apparente (VA), réactive (VAR)), facteur de crête (CF), facteur de puissance (PF), distortion harmoniques totale (THD), angle de phase (DEG).
Résolution: 1mW.
Gamme de courant min.: 5mA, résolution 0.1uA.
Fonctions d'intégration: Puissance vs temps, courant vs temps.
Conforme IEC 62301.
Bornes de mesures en face avant.
Accessoire de test avec prise secteur (ref GPM-001) en option.
Interfaces de communication: RS232C, US, LAN en standard, GPIB en option.
Details
GW Instek GPM-8213
Features
- 4” TFT LCD
- Two data display modes
- Standard : two major measurement items + six secondary measurement items
- Simple : displaying test data of four different measurement items
- Met the requirement of IEC 62301 power measurement
- Voltage/ current test frequency bandwidth : DC~6kHz
- Watt resolution : 1mW
- Lowest current range : 5mA, resolution : 0.1uA
- Current/voltage measurements reach CF=3 for distorted wave and CF=6 for half range
- W-h (power vs time)/A-h (current vs time) integration function
- Total harmonic distortion measurement
- Front panel test terminal
- Standard interface : RS-232C, USB device, LAN
- Optional interface : GPIB
- Optional test fixture : GPM-001
GW Instek GPM-8213 power meter is designed specifically for single-phase (1P/2W) AC power supply’s power measurements. Powerful features, including 4” TFT LCD, five-digit measurement display, 19 power measurement parameters, integral measurement function, high-accuracy voltage/current/power measurement capabilities, front/rear panel input terminals, and various communications ports, are to facilitate users with clear, convenient, and accurate power measurements.
Standard Accessories
- Safety Instruction Sheet x 1
- Power cord x 1
- Test lead GTL-209 x 1
- CD x 1 (including complete user manual and USB driver)
Optional
- Opt.01 GPIB Interface
Note : Optional GBIP interface must be installed in factory.
Optional Accessories
- GPM-001 Test Fixture (Universal or Europe socket)
- GTL-232 RS-232C cable, 9-pin Female to 9-pin, null modem for computer, Approx. 2000mm
- GTL-246 USB Cable, A-B type, Approx. 1200mm
- GTL-248 GPIB Cable, Approx. 2000mm
- GTL-251 GPIB-USB-HS+ (high speed)
Product Details
| 41-Standard Manufacturer Warranty | 2 YEARS |
| 84-Nature of the network | Single-phase |
| 85-Power/energy type | Active power (W) | Reactive power (VAR) | Apparent power (VA) |
| 87-AC/DC Max voltage (V) | 600V rms AC |
| 88-AC/DC Max current (A) | 20A rms AC |
| 86-Measurement functions | Frequency | Voltage | Current |
| En Stock | No |
| 256-USB | Yes |
| 502-Ethernet (LAN) | Yes |
| 172-GPIB | In option |
| 132-Package includes |
|
| 35-Dimension (HxWxD) (mm) | 110x270x350 mm |
| 13-Net Weight | 2.9 kg |
