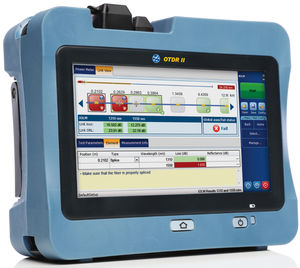

RÉFLECTOMÈTRE FIBRE OPTIQUE – OTDR II
L’OTDR II est le premier réflectomètre inspiré des tablettes: pratique. léger et assez robuste pour être utilisé dans tous les environnements. Il offre ainsi une expérience utilisateur sans précédent avec son écran tactile renforcé de 7” (18cm). actuellement le plus performant du marché. Son interface intuitive et ses différentes aides embarquées permettent un apprentissage rapide. Convivial et très graphique avec des icônes claires. rapide à démarrer. il offre des modes d’analyses automatiques ou en temps réel. et la détection de macrocourbures.
L’OTDR II exploite enfin la technique iOLM qui mesure et présente très pertinemment les liaisons optiques avec toutes leurs caractéristiques.
Ce logiciel embarqué avancé. transforme l’analyse d’une trace même la plus complexe. en une simple représentation synoptique intuitive. après pression sur un seul bouton. La fonctionnalité iOLM évite. sur des liaisons fibrées complexes. de réaliser plusieurs analyses OTDR successives. Les traces de réflectométries sont visualisables dans les rapports de test édités par l'appareil et sur PC via le logiciel fourni.
Pour les utilisateurs coutumiers d'OTDR traditionnels. une option logicielle embarquée permet de visualiser les traces OTDR sur le testeur et de les analyser manuellement si besoin.
L’incroyable autonomie batteries de 12 heures rassurera les techniciens. Ils pourront choisir différentes options comme le photomètre avec VFL ou la sonde d'inspection des connecteurs via USB. Contrairement aux réflectomètres traditionnels. l'OTDR II ne nécessite pas de bobines amorces de début et de fin. mais simplement des jarretières de 15m minimum d'où une économie conséquente d’investissement et de place.
L’OTDR II avec fonction iOLM offre une dynamique de 36dB en monomode et de 29dB en multimode. ainsi que des zones mortes réduites. ce qui permet de détecter efficacement des évènements rapprochés tels les jarretières sur des panneaux de brassage ou en datacenters. L’OTDR II est optimisé pour effectuer tous les tests point-à-point sur réseaux d’accès et peut aussi traverser les répartiteurs FTTX en 1x32.
Le logiciel PC standard. fourni de base. permet de visionner les traces et de générer des rapports un par un.
La version optionnelle - FastReporter2 - est le complément idéal de votre OTDR II pour éditer en série plusieurs traces OTDR ainsi que les analyses réalisées par la sonde microscope. le tout dans un document pdf détaillé. Ce logiciel de post-traitement offre une gestion performante des rapports dans un environnement intuitif. Une version gratuite d’essai de 30 jours du FastReporter2 est incluse avec tout OTDR II.
Vous pouvez également éditer individuellement vos rapports directement dans l'appareil. en format pdf.
IDEAL Networks relève ces défis en proposant un meilleur moyen d’expertiser les liaisons optiques :
L’iOLM (Intelligent Optical Link Mapper) remplace les graphiques compliqués à interpréter par un diagramme facile à lire présentant tous les évènements détectés le long du lien optique et indiquant l’état succès/échec pour chaque évènement. selon des seuils.
Cette application. basée sur les mesures de réflectométrie. est conçue pour simplifier les analyses en évitant de configurer les paramètres. d’analyser et d’interpréter de multiples traces OTDR complexes. Son algorithme évolué définit automatique les paramètres de mesures et le nombre d’acquisitions. selon le lien testé. En envoyant des impulsions de différentes largeurs sur les multiples longueurs d’ondes. l’iOLM combine ensuite tous ces résultats et identifie avec une résolution maximale les défauts. simplement en actionnant un bouton.
OTDR Quad avec fonctions iOLM & iCERT (certification selon les normes internationales). adaptateurs SC (SC/APC en monomode et SC/UPC en multimode). localisateur visuel de défauts (VFL). chargeur/alimentation secteur. batterie. et valise de transport
41-Standard Manufacturer Warranty | 1 YEAR |
318-Pulse width (ns) | 5 to 20000 ns |
320-Dynamic range (dB) | 36 dB (monomode); 29 dB (multimode). |
321-Deadzone (m) |
|
319-Wavelengths (nm) | 850 nm | 1300 nm | 1310 nm | 1550 nm |
45-PC interface | USB | Ethernet | Bluetooth | Wi-fi |
322-Fiber type | Singlemode | Multimode |
25-Autonomy | 12 hour |
188-Display | LCD TFT 7", 800x480 pixels, touch-screen, reinforced |
En Stock | No |
36-Additional Characteristics | iOLM curves |
132-Package includes | OTDR-II, SC adapters (SC-APC for single mode, SC-UPC for multimode), battery, AC charger/adapter, built-in visual fault locator (VFL), carrying semi-rigid case, standard software + 30-days trial version of FastReporter2 software, user manual |
35-Dimension (HxWxD) (mm) | 200x155x68 mm |
13-Net Weight | 1.29 kg |
